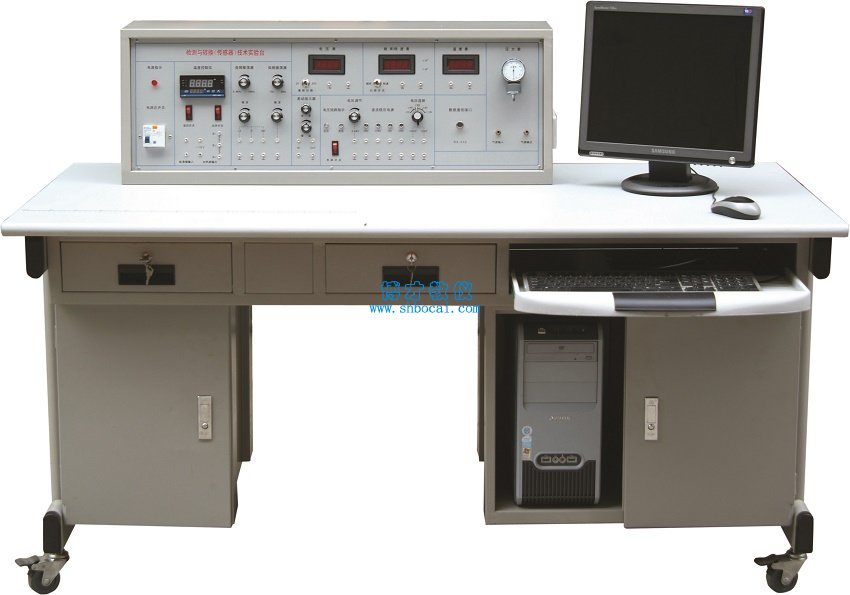

BC-111B 检测与转换（传感器）技术实训装置
BC-111B 检测与转换（传感器）技术实训装置（22种）（电脑自备）
一、检测与转换（传感器）技术实训装置说明：
检测与转换技术实验桌是本厂多年生产传感器技术教学实验装置的基础,为适应不同类别，不同层次的专业需要，推出的模块化的新产品检测与转换技术实验桌主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表”、“机械量电测”等课程的实验需要。
二、检测与转换（传感器）技术实训装置特点:
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板采用模块式结构，每个模块上印有转换原理图与接线口，学生做实验快捷方便、耐用。
4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、实验桌规格1500*700*780（mm），实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。实验桌面板采用密度板，防火板粘面后成形制作。
显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程1K2-500KHz，输入阻抗100KΩ，精度1%。下发光管亮×103，上发光管亮×106。
主控台：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，输出电流0.5A。
2、音频信号发生器：0.4KHz-10KHz（连续可调），输出电压范围：0VP~10VP，（连续可调）（1KHz），输出电流：0.5A（有效值）（0.4KHz）
3、四组直流稳压电源：±5V、±15V、±2V~±10V分五挡输出，2~24V可调，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
6、温度表：0-150℃度，精度1%。
7、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
三源部分
1、热源：16V交流电源加热，温度控制范围0~200℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2500/分转。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
数据采集卡及处理软件
数据采集工作AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器网络功能：
1、可以进行实验报告递交，即在学生做完实验后，可以将实验报告递交到教师机中。
2、实验报告导出功能，能将实验报告到EXCEL中。导出后教师能在EXCEL文件中进行评分并将实验分析结果导回软件的数据库中。
3、教师和学生都可以进行在线实验成绩功能查询功能。
4、教师可以对学生的实验操作进行远程监控功能。
5、教师和学生可以进行文只字对话交流。
三、主要技术参数：
|
输入电源
|
AC220V 50Hz
|
直流电源
|
±5V ±15V
|
|
稳压系数
|
±1%
|
电压纹波
|
≤10mV
|
|
非线性误差
|
≤5%
|
测量精度
|
≤1%
|
|
功耗
|
100VA
|
输出电流
|
1A
|
四、22种传感器配备清单:
|
序号
|
器件名称
|
单位
|
数量
|
序号
|
器件名称
|
单位
|
数量
|
|
1
|
电阻式霍尔式传感器模块 |
块
|
1
|
29
|
气敏传感器 |
个
|
1
|
|
2
|
电容式传感器模块 |
块
|
1
|
30
|
湿敏传感器 |
个
|
1
|
|
3
|
电感式传感器模块 |
块
|
1
|
31
|
霍尔式转速传感器 |
个
|
1
|
|
4
|
光电式传感器模块 |
块
|
1
|
32
|
转速传感器 |
个
|
1
|
|
5
|
涡流式传感器模块 |
块
|
1
|
33
|
K型热电偶传感器 |
只
|
1
|
|
6
|
温度式传感器模块 |
块
|
1
|
34
|
E型热电偶传感器 |
只
|
1
|
|
7
|
压电加速度式传感器模块 |
块
|
1
|
35
|
Pt100铂电阻传感器 |
只
|
1
|
|
8
|
光纤式传感器模块 |
块
|
1
|
36
|
Cu50铜电阻传感器 |
只
|
1
|
|
9
|
压力传感器模块 |
块
|
1
|
37
|
热释电红外传感器 |
个
|
1
|
|
10
|
超声波传感器模块 |
块
|
1
|
38
|
硅光电池传感器 |
个
|
1
|
|
11
|
热电偶热电阻传感器模块 |
块
|
1
|
39
|
加热温度室 |
个
|
1
|
|
12
|
热释电红外转换电路模块 |
块
|
1
|
40
|
学生桌 |
张
|
1
|
|
13
|
移相器、相敏检波器转换电路模块 |
块
|
1
|
41
|
学生凳 |
张
|
2
|
|
14
|
硅光电池传感器实验模块 |
个
|
1
|
42
|
实验台 |
台
|
1
|
|
15
|
电阻式传感器 |
个
|
1
|
43
|
位移台架 |
套
|
1
|
|
16
|
电容式传感器 |
个
|
1
|
44
|
光纤位移台架 |
个
|
1
|
|
17
|
电感式传感器 |
个
|
1
|
45
|
测微器 |
把
|
1
|
|
18
|
霍尔式传感器 |
个
|
1
|
46
|
压力表 |
只
|
1
|
|
19
|
光电式传感器 |
个
|
1
|
47
|
橡皮气囊 |
个
|
1
|
|
20
|
涡流式传感器 |
个
|
1
|
48
|
三通管 |
个
|
1
|
|
21
|
涡流测速传感器 |
个
|
1
|
49
|
涡流铁、铜片、铝片各一 |
个
|
3
|
|
22
|
温度式传感器 |
个
|
1
|
50
|
温度计0-100℃ |
条
|
1
|
|
23
|
磁电式传感器 |
个
|
1
|
51
|
Φ8×4磁钢 |
粒
|
1
|
|
24
|
磁电测速传感器 |
个
|
1
|
52
|
超声波反射挡板 |
粒
|
1
|
|
25
|
压电加速度式传感器 |
个
|
1
|
53
|
说明实验指导书 |
本
|
1
|
|
26
|
光纤式传感器 |
个
|
1
|
54
|
连接线 |
条
|
25
|
|
27
|
压力传感器 |
个
|
1
|
55
|
微机连接线 |
条
|
1
|
|
28
|
超声波传感器 |
个
|
1
|
56
|
数据采集处理软件 |
盘
|
1
|
传感器：
BC-ⅢB 检测与转换（传感器）技术实训装置
传感器实验内容如下： 带*为实验为思考实验
|
|
实验一
|
电阻式传感器的单臂电桥性能实验 |
|
|
实验二
|
电阻式传感器的半桥性能实验 |
|
|
实验三
|
电阻式传感器的全桥性能实验 |
|
|
实验四
|
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
*
|
实验五
|
电阻式传感器的振动实验 |
|
*
|
实验六
|
电阻式传感器的电子秤实验 |
|
|
实验七
|
变面积式电容传感器特性实验 |
|
|
实验八
|
差动式电容传感器特性实验 |
|
*
|
实验九
|
电容传感器的振动实验 |
|
*
|
实验十
|
电容传感器的电子秤实验 |
|
|
实验十一
|
差动变压器的特性实验 |
|
|
实验十二
|
自感式差动变压器的特性实验 |
|
*
|
实验十三
|
交流激励差动变压器的特性实验 |
|
*
|
实验十四
|
差动变压器的振动实验 |
|
|
实验十五
|
差动变压器的电子秤实验 |
|
|
实验十六
|
光电式传感器的转速测量实验 |
|
|
实验十七
|
光电式传感器的旋转方向测量实验 |
|
|
实验十八
|
接近式霍尔传感器实验 |
|
|
实验十九
|
霍尔传感器的转速测量实验 |
|
|
实验二十
|
涡流传感器的位移特性实验 |
|
*
|
实验二十一
|
被测体材质对涡流传感器特性的影响实验 |
|
|
实验二十二
|
涡流式传感器的振动实验 |
|
|
实验二十三
|
涡流式传感器的转速测量实验 |
|
|
实验二十四
|
温度传感器及温度控制实验（AD590） |
|
|
实验二十五
|
温度传感器温度特性实验(AD590) |
|
*
|
实验二十六
|
磁电式传感器的特性实验 |
|
|
实验二十七
|
磁电式传感器的转速测量实验 |
|
|
实验二十八
|
磁电式传感器的应用实验 |
|
|
实验二十九
|
压电加速度式传感器的特性实验 |
|
|
实验三十
|
光纤传感器的位移特性实验 |
|
|
实验三十一
|
光纤传感器的振动实验 |
|
*
|
实验三十二
|
光纤传感器的转速测量实验 |
|
|
实验三十三
|
压阻式压力传感器的特性实验 |
|
*
|
实验三十四
|
压阻式压力传感器的差压测量实验 |
|
|
实验三十五
|
超声波传感器的位移特性实验 |
|
|
实验三十六
|
超声波传感器的应用实验 |
|
|
实验三十七
|
气敏传感器的原理实验 |
|
|
实验三十八
|
湿度式传感器原理实验 |
|
|
实验三十九
|
K型热电偶的温度控制实验 |
|
|
实验四十
|
E型热电偶的温度控制实验 |
|
|
实验四十一
|
铂电阻的温度控制实验 |
|
|
实验四十二
|
铜电阻的温度控制实验 |
|
|
实验四十三
|
热释电红外传感器实验 |
|
|
实验四十四
|
移相器实验 |
|
|
实验四十五
|
相敏检波器实验 |
|
|
实验四十六
|
低通滤波器实验 |
|
|
实验四十七
|
硅光电池光电特性实验 |
传感器实验台价格表
|
序号
|
名 称
|
单位
|
价格
|
备注
|
|
|
1
|
BC-111B型检测与转换（传感器）技术实验装置
|
详细内容
|
桌
|
28800元
|
27种传感器（增强型）
|
|
2
|
BC-111B型检测与转换（传感器）技术实验装置
|
详细内容
|
桌
|
18800元
|
22种传感器微机接口
|
|
3
|
BC-111A型检测与转换（传感器）技术实验台
|
详细内容
|
桌
|
16000元
|
20种传感器微机接口
|
|
4
|
BC-111A型检测与转换（传感器）技术实验台
|
详细内容
|
桌
|
14500元
|
17种传感器微机接口
|
|
5
|
BC-111A型检测与转换（传感器）技术实验台
|
详细内容
|
桌
|
12800元
|
12种传感器微机接口
|
|
6
|
BC-111型检测与转换（传感器）技术实验仪
|
台
|
9600元
|
17种传感器微机接口
|
|
|
7
|
BC-111型检测与转换（传感器）技术实验仪
|
台
|
8600元
|
12种传感器微机接口
|
|
|
8
|
BC-112型检测与转换（传感器）技术实验箱
|
箱
|
9500元
|
17种传感器微机接口
|
|
|
9
|
BC-112型检测与转换（传感器）技术实验箱
|
箱
|
8600元
|
12种传感器微机接口
|
|
|
10
|
BC-112型检测与转换（传感器）技术实验箱
|
详细内容
|
箱
|
6500元
|
9种传感器微机接口
|
订货须知：
一、① 检测与转换（传感器）技术实训装置,传感器技术实训台的产品名称与型号;② 检测与转换（传感器）技术实训装置,传感器技术实训台的规格;③检测与转换（传感器）技术实训装置,传感器技术实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的检测与转换（传感器）技术实训装置,传感器技术实训台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
