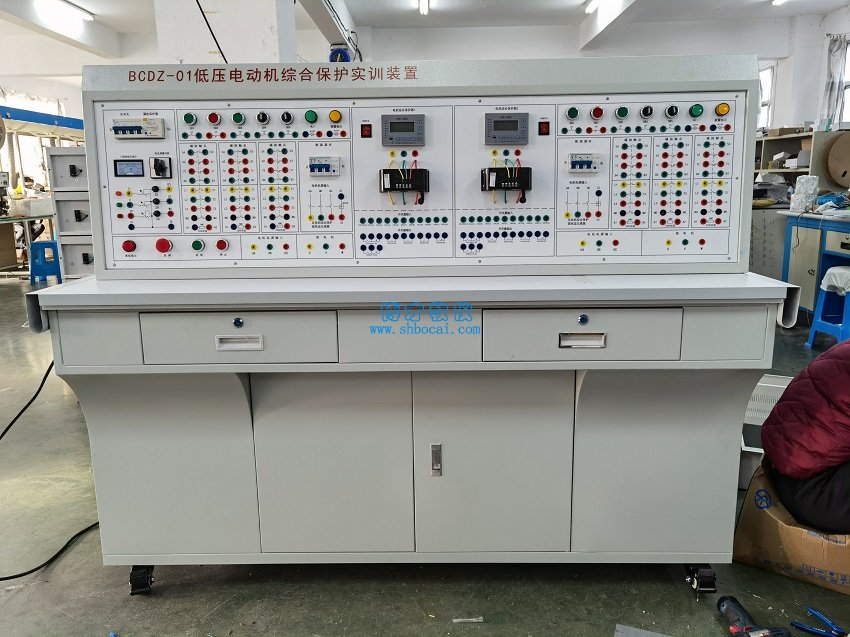

BCDZ-01 低压电动机综合保护实训装置
一、低压电动机综合保护实训装置技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜0.5KVA
4.重 量：＜110Kg
5.外形尺寸：1600mm×680mm×1300mm
6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
二、低压电动机综合保护实训装置组成
实训装置由控制屏、实训桌、马达保护器实训组件、继电接触实训组件三相异步电机、电机导轨等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1.交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：0～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
提供交流接触器4只、以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。
4.马达保护器
装置采LPC3300系列电动机智能保护器2只，控制额定工作电压：AC220/380V；电动机工作电压：AC380V AC660V；
电动机智能保护器所有端子均已引至面板上，系统完全开放，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
（二）三相鼠笼异步电机：交流380V/△/Y/370W 2只
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
订货须知：
一、① 低压电动机综合保护实训装置的产品名称与型号;② 低压电动机综合保护实训装置的规格;③低压电动机综合保护实训装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的低压电动机综合保护实训装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
