BC-890型 电气装配实训台

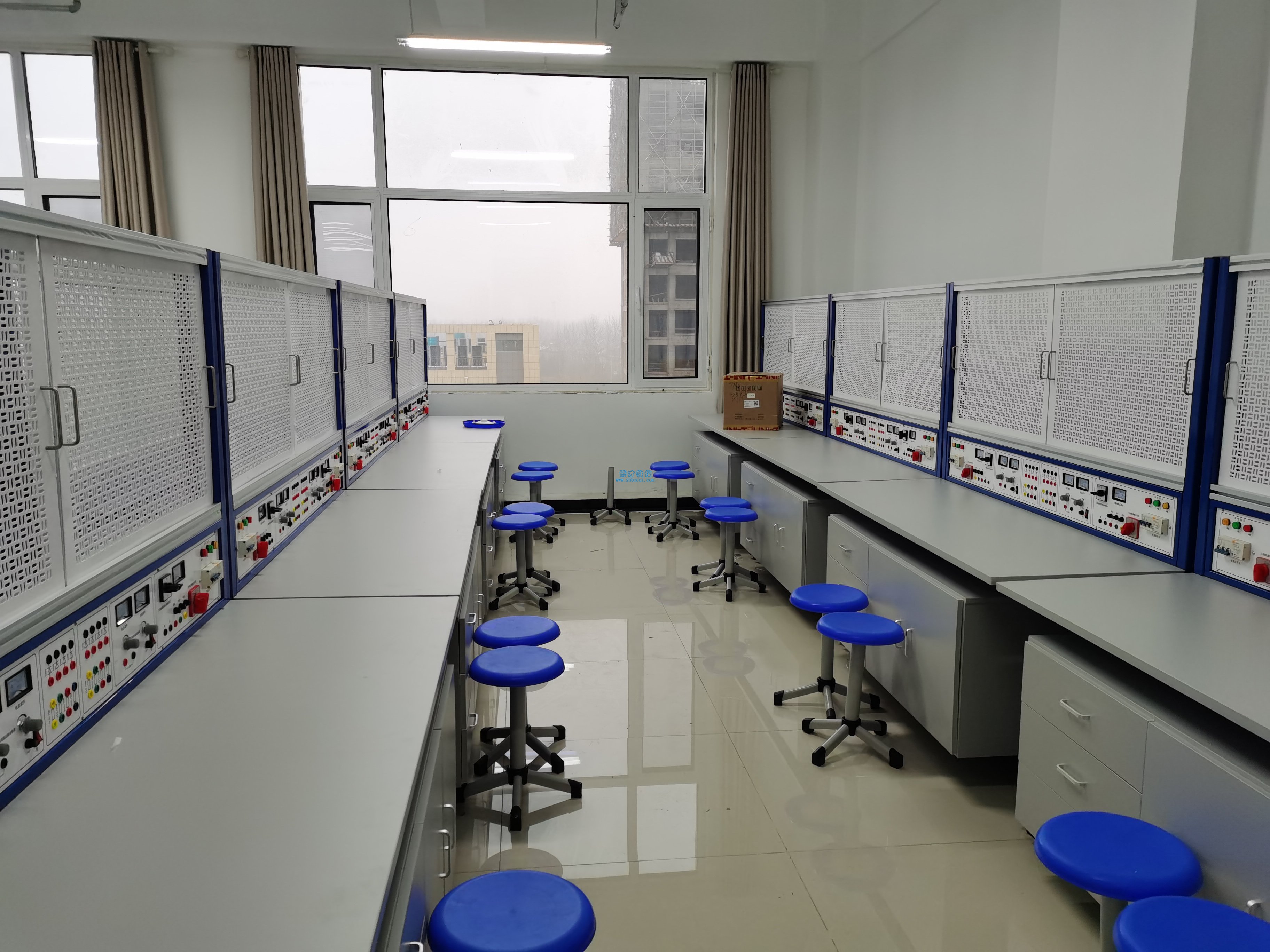

BC-890型 电气装配实训台（单面双组型）参考图片
一、电气装配实训装置性能要求
1、电气装配实训装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
2、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
二．电气装配实训台技术指标
1、电气装配实训装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
2、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
二．电气装配实训台技术指标
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1640mm×700mm×1638mm
5、实训台架的材料：钢板、铝合金结构；
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1640mm×700mm×1638mm
5、实训台架的材料：钢板、铝合金结构；
三、 电气装配实训台结构功能
1. 电源(两组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组。
3) 可调直流输出： 0～30V/2A连续可调2组（带有指针电压、电流表实时监控电源变化）；
4）接口及仪表：指针式电压表 1 只，时刻监控电网电压变化；
5）保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6）4只5408二极管，用于能耗制动的整流电路；
7)三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
2、实训屏以40mm×80mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条40mm×40mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
3、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
4、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：≥1300mm×600mm×510mm。
5、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC等。网孔板厚度1.5MM，大小≥774*580MM
四、参考实训项目
五、实训台元器件配置清单：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机半波/全波整流能耗制动控制线路
| 序号 | 名称 | 型号与规格 | 数量 |
| 1 | 单相电度表 | 电子式 | 2 |
| 2 | 单相闸刀开关 | HK8 | 2 |
| 3 | 开关 | 86型 | 2 |
| 4 | 灯头座 | 86型E27 | 2 |
| 5 | 插座 | 86型 | 2 |
| 6 | 电流互感器 | BH-0.66 | 2 |
| 7 | 墙壁开关 | 86型双开 | 4 |
| 8 | 声控开关 | 86型 | 2 |
| 9 | 低压断路器 | DZ108-20/10 | 2 |
| 10 | 直插式保险盒 | RT18-32/2A 1P | 4 |
| 11 | 直插式保险盒 | RT18-32/2A 3P | 2 |
| 12 | 交流接触器 | CJX2-0910 | 8 |
| 13 | 辅助触头 | F4-22 | 8 |
| 14 | 热继电器 | R16B-20/3 | 2 |
| 15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 2 |
| 16 | 时间继电器座 | PF-083A | 2 |
| 17 | 按钮盒 | 含按钮3个 | 2 |
| 18 | 行程开关 | LX19-001 | 8 |
| 19 | 倒顺开关 | K03-15 | 2 |
| 20 | 日光灯 | 2 | |
| 21 | 接线端子排 | JF5-2.5/5 | 10 |
| 22 | G形导轨 | 2 | |
| 23 | 走线槽 | 4米 | |
| 24 | 螺丝 | 180 | |
| 25 | 螺丝刀 | 4 | |
| 26 | 尖嘴钳 | 2 | |
| 27 | 剥线钳 | 2 | |
| 28 | 三相鼠笼异步电动机 | 380V/Y/△180W | 1 |
| 29 | 三相鼠笼异步电动机 | 380V/Y/△180W（带离心开关） | 1 |
订货须知：
一、① 电气装配实训台,电气装配实训装置,电气安装技能实训设备的产品名称与型号;② 电气装配实训台,电气装配实训装置,电气安装技能实训设备的规格;③电气装配实训台,电气装配实训装置,电气安装技能实训设备是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的电气装配实训台,电气装配实训装置,电气安装技能实训设备的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
