BCDTXL-01 电梯控制线路实训考核设备
BCDTXL-01 电梯控制线路实训考核设备
一、电梯控制线路实训考核设备概述：

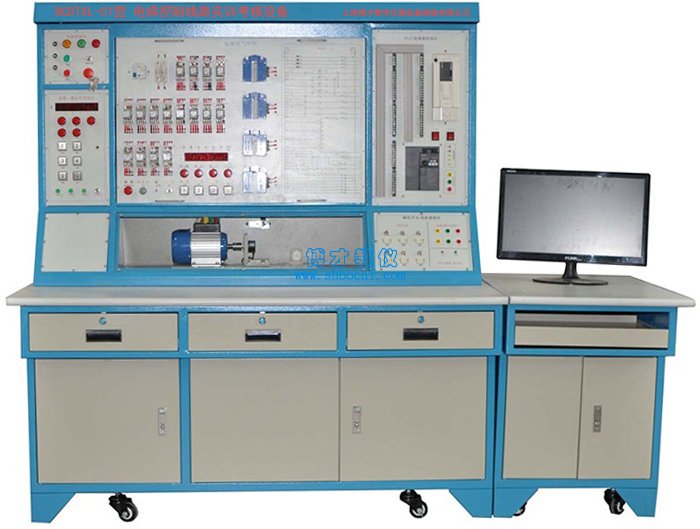

电梯控制线路实训考核设备，是根据劳动部对"电梯维修工"及"维修电工"相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点，尤其是对控制线路方面的，采用多种模块设计，可灵活改变电路形式以便达到教学目的。电梯控制线路实训考核设备的电路采用模块化设计，内容包括平层电路、门机电路、曳引机电路等，并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制线路实操的目的，也可以通过传统的继电线路控制电梯，而且可以通过现代控制技术PLC应用，使学员的控制技能更上一个台阶。由于采用了模化的设计，升级和扩展变得十分容易方便，该套设备还能不断更新增加新的控制线路，和控制系统，变频器技术、单片机控制技术都能在此套设备上得以应用，真正实现了切合实际、操作便捷、扩展容易、技术先进的实训与考核。
二、电梯控制线路实训考核设备结构：
1、桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2、桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分：实训屏分上下两部分，上部分挂箱（模块）空位，以及PLC，公用按键指示灯板，漏电开关；下部分是门机系统模拟控制区和三相电机，操作过程及结果直观移动，并设置了门机减速开关位置调节，并且控制端都以插线端子的形式引出，方便学员实训。
4、实验模块：采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，更换操作容易，固定牢靠。并且具有故障设置装置以及电路切换装置。面板安装工艺采用"隐形螺钉"固定技术，文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用"碰珠式" 设计模块安放区，使操作更加方便，固定更加牢固。提供通用市电电源接头，方便老师带到其他地点演示操作。
5、实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
三、电梯控制线路实训考核设备技术参数：
1、工作电源：AC380±5％（三相五线）50Hz
2、额定功率：0.8 KW
3、相对湿度：85%
4、环境温度：－10℃ ～40 ℃
5、外形尺寸：2100×750×1620mm（带电脑桌）
6、安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
7、三相电机：380V 90W
8、直流电机：24V DC 2A 20r/min
9、PLC：三菱FX2N－48MR（带FX2N-8EYR）
四、电梯控制线路实训考核设备实训项目：
电梯线路控制实训
1、门机线路控制实训
2、门机线路原理图与线路工作同步演示
3、门机线路换速延时原理及调节
4. 安全触板线路实训
5、关门减速、加速物理定位调节实训
6、开门减速、加速物理定位调节实训
7、关门减速、加速电路调速实训
8、开门减速、加速电路调速实训
9、电梯运行线路控制实训
10、电梯平层原理实训
11、继电线路控制实训
12、呼叫存储电路原理
13、平层开关实训电路
14、运行线路原理图与线路工作同步演示
15、楼层指示电路
16、主电路控制实训
17、主电路原理图与电路工作同步演示
18、主电路换速实训
19、PLC控制门机线路实训
20、PLC控制电梯运行线路
21、PLC控制主电路
电气线路排故实训
1、门机线路排故与检修（8处故障）
2、电梯运行线路排故与检修（15处故障）
3、主控线路排故与检修（12处故障）
五、配置与要求：
五、配置与要求：
| 序号 | 配置名称 | 单位 | 数量 |
| 1 | 电源控制实验屏 | 套 | 1 |
| 2 | 钢制实验台 | 张 | 1 |
| 3 | 钢制电脑桌 | 张 | 1 |
| 4 | 门开关控制电路模块 | 套 | 1 |
| 5 | 电梯运行控制线路模块 | 套 | 1 |
| 6 | 主控线路控制模块 | 套 | 1 |
| 7 | PLC控制线路模块 | 套 | 1 |
| 8 | 多功能实操模块 | 套 | 1 |
| 9 | 工具包 | 套 | 1 |
| 10 | 钢制模块贮存柜 | 套 | 1 |
| 11 | 学生凳 | 张 | 2 |
| 12 | 实验导线 | 套 | 1 |
| 13 | 《使用说明书.实验指导书》 | 本 | 1 |
订货须知：
一、① 电梯控制线路实训考核设备,电梯控制线路实训台的产品名称与型号;② 电梯控制线路实训考核设备,电梯控制线路实训台的规格;③电梯控制线路实训考核设备,电梯控制线路实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的电梯控制线路实训考核设备,电梯控制线路实训台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
