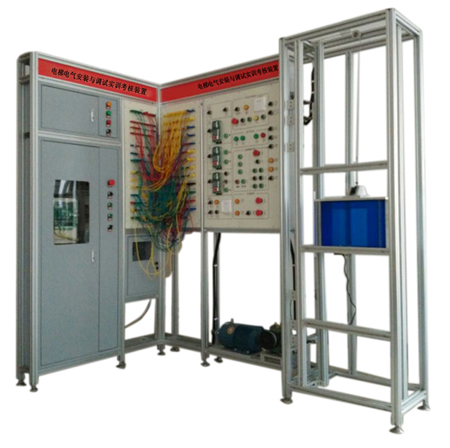

BCDT-F 电梯电气安装与调试实训装置

一、电梯电气安装与调试实训装置概述

本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

本装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。

二、电梯电气安装与调试实训装置特点

1、采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；

2、采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；

3、采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；

4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与

插线，确保操作人员的安全。

5、要用真实的电梯总电源箱和微机控制柜成套机房设备，使学生学到的与实际应用的一致；

6、曳引机组及三层井道电气器件均采用模拟的形式；

7、要用高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

8、能实现电梯电气照明回路、主控回路、安全回路的连接与调试；

9、能实现电梯曳引机组的连接与调试；

10、能实现电梯一体化控制器故障码的查询与检修。

三、电梯电气安装与调试实训装置技术参数

1）电源输入：三相五线AC380V，工频50Hz；

2）安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

3）整机功耗：≤0.75KW；

4）整机重量：≥100kg；

5）外形尺寸：1500mm×1200mm×2000mm（长×宽×高）

四、可完成的实训项目

1、电梯电气照明回路的连接与调试；

2、电梯电气主控回路的连接与调试；

3、电梯电气安全回路的连接与调试；

4、电梯曳引机组的连接与调试；

5、电梯一体化控制器故障码的查询与检修。

五、电梯电气安装与调试实训装置主要设备及配置清单

序号	设备名称	技术要求	单位	数量
1	装置支架	高级工业铝型材（≥40×40×2.0mm）定制	台	1
2	总电源箱	金属箱体，内含断路器、指示灯、照明开关及插座等	台	1
3	微机控制柜	金属柜体，一体化控制器（参数同（一）中的控制器）、空气开关、断相与相序保护继电器、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等	台	1
4	安全型插线端子板	香蕉头	块	3
5	外乎梯显示板	液晶显示	块	3
6	曳引机组模拟器件	三相异步电动机与编码器	套	1
7	井道模拟器件	上下极限、上下减速、上下急停、安全钳、平层、开关门限位、超载及照明开关	套	1
8	底坑模拟器件	张紧轮与照明开关，照明灯，插座等	套	1
9	楼层模拟器件	门锁、消防及锁梯开关，上下呼梯按钮等	套	3
10	机房模拟器件	限速器与盘车开关等	套	1
11	轿厢模拟器件	轿厢，照明灯，风扇及光幕等	套	1
12	轿厢操纵箱模拟器件	开关门、急停、检修、上下行、照明、风扇、司机及直驶等按钮开关等	套	1
13	轿顶控制器模拟器件	上下行与公共按钮，急停、检修及照明开关，照明灯，插座等	套	1
14	运行状态指示	开关门、启动及制动均有指示显示。	套	1
15	安全型插线	香蕉头	套	1
16	电气检修工具	万用表、电笔、一字、十字螺丝刀、尖嘴钳、偏口钳、剥线钳、压线钳、内六角扳手、卷尺、300mm游标卡尺、300mm钢板尺等	套	1
17	随机资料	实训指导书与相关图纸等	份	2
