一、工业机器人多功能实训台概述

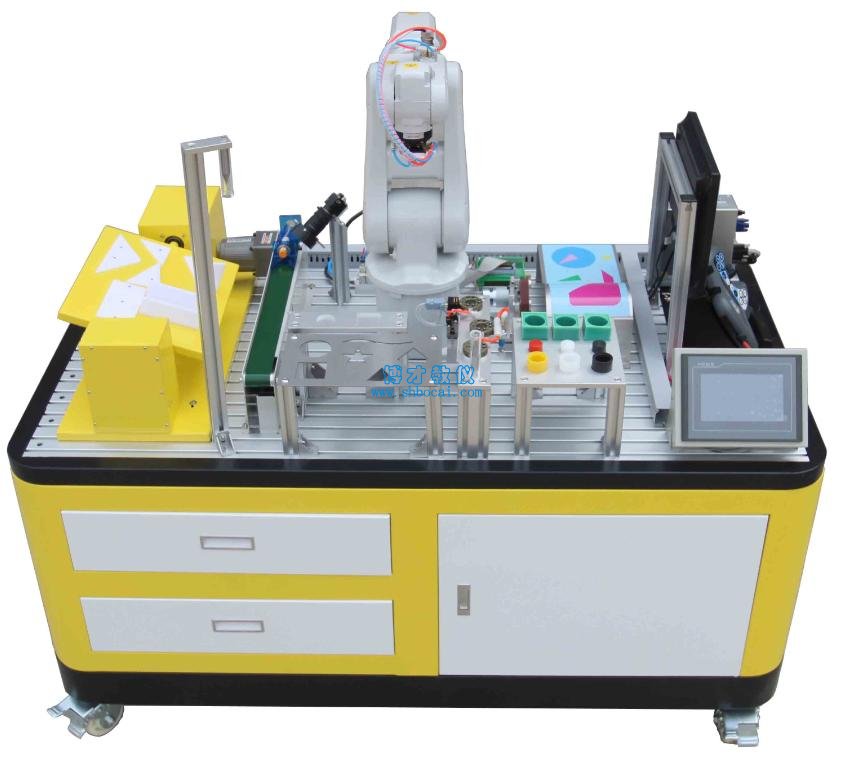

工业机器人实训平台，以关节型六轴串联工业机器人为核心， 在操作平台的四周合理分布有多种不同工艺应用的实训模块，包含了搬运码垛工艺、分拣工艺、抛光打磨工艺、装配工艺、焊接工艺等工业机器人最典型应用，不仅满足了职业院校不同专业学生针对工业机器人的操作和编程的教学需求，完全来源于工业应用现场的特征也使该工作站更加适合于作为职业技能竞赛平台。
二、工业机器人多功能实训台组成
1、ABB工业机器人 1 台；
2、组成：机器人模块、实训模块、控制模块等；
3、平台采用模块化设计，实训功能可自主搭配，能够完成工业机器人认知与操作，运行轨迹操纵，程序数据及设定等示教编程。
4、技术参数
| 序号 | 设备名称 | 主要参数 |
| 1 | 实验台 |
外形尺寸：1580*885*1400 实验台由钣金柜体与工业铝材搭建的面板组成，机器人固定在行程面板及方钢上，保证了机器人安装的稳固度。铝材面板可方便的实现实验模块的调整，及自由搭配。实验桌采用抽屉及两侧开门的方式，大大提高了机器人控制器及相关线路安装调试的方便。有利于学生更好的了解机器人的组成。 |
| 2 | ABB工业机器人 | 具有6个自由度，串联关节型工业机器人，最大的工作半径为580mm，有效负载3kg，重复定位精度±0.01mm，机器人本体重量25kg，第1轴工作范围为-165～+165°，最大旋转速度330°/s，第2轴工作范围为+110°/-110°，最大旋转速度220°/s，第3轴工作范围为-90～+70°，最大旋转速度160°/s，第4轴工作范围为-160～+160°，最大旋转速度320°/s，第5轴工作范围为-120～+120°，最大旋转速度240°/s，第6轴工作范围为-400～+400°，最大旋转速度800°/s。工业机器人示教器及驱控一体机。 |
| 3 | 操作面板模块 | 操作面板由钥匙开关、电源总开关、电压指示表头、PLC单元、变频器单元、电源插座以及航空插头等组成。采用抽屉式安装，保证了整体的美观。 |
| 4 | 放料平台模块 | 由9宫格组成，通过3种类型物料组成，实现物料搬运存储功能。平台采用铝件加工本色氧化，铝型材搭建，可实现自由安装。 |
| 5 | 码垛仓库模块 | 码垛平台由方形码垛、圆形码垛组成。平台采用铝件加工本色氧化，铝型材搭建，可实现自由安装。 |
| 6 | 流水线模块 | 包含FR-D720S-0.4KW变频器1台、三相减速电机1台、到位传感器1只、传送带1套，实现物料传送类等功能 |
| 7 | TCP 及换装架模块 | 配置3套快速换装工具，分别为吸盘工具、TCP校验笔、气动夹具，及TCP校验 点组成。平台采用铝件加工本色氧化，铝型材搭建，可实现自由安装。 |
| 8 | 几何轨迹模块 | A4 纸大小，模板上有矩形，三角形，圆，五角星，菱形，弧线等。 |
| 9 | 抛光打磨模块 | 模拟工厂比较通用的打磨砂轮、抛光砂轮、打磨皮带等打磨工艺。实现模拟打磨抛光等功能。 |
| 10 | 翻转架模块 | 包含焊接平台、旋转装置，模拟工厂焊接工艺，流程等，可通过编程实现角度-340°到+340°任意角度定位。平台上配置部分模拟工件，用于实现实训功能。 |
| 11 | 3D轨迹模块 | 模块采用优质不锈钢材质制作完成。可实现平面和空间的轨迹实验。 |
| 12 | 触摸屏模块 | 7寸真彩触摸屏组成。 |
| 13 | PLC 控制系统 | 西门子S7-1214C，输入14点输出10点/数字输出模组SB1222 DC 200KHz |
| 14 | 教学资源 | 配套说明书，PLC编程软件及相关源程序。 |
三、工业机器人多功能实训台功能：
1、完成产品输送、分拣、码垛，产品轨迹模拟、模拟焊接、模拟打磨、TCP 校点等工作；
2、主要实训内容：机器人认知、机器人手动操纵、查看机器人信息、机器人数据的备份与恢复、机器人 I/O 通信、机器人的硬件连接、PLC 控制、气源装置及气缸、电磁阀控制、机械手手动控制、上料模块的装调与操控、装配模块的装调与操控、机器检测模块的装调与操控、喷涂模块的装调与操控、光电传感器检测及调整、码垛模块的装调与操控、机器人轨迹运动模块装调。
3、平台配置模拟仿真软件，学生在电脑上进行模拟编程，验证程序没有错误在下载到机器人运行。
4、此基础工作站以三种工件装配为一款产品为前提，通过来料来料储存单元在芯片组装机构实现物料组装，然后通过输送装置输出到后续工序。
四、工业机器人多功能实训台配套软件
★1、工业4.0仿真实训软件（正版软件，投标现场提供著作权证书原件和演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
★2、机床电气实训仿真软件（正版软件，投标文件中提供著作权证书和逐条演示一下内容）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。
2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。
3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。
五、实训项目
本工业机器人多功能工作平台，能够开展（但不仅限于）如下实训项目：
1、工业机器人的应用；
2、PLC 的电气设计和应用；
3、电机和传感器的技术和应用；
4、气动技术应用；
5、变频器的安装与调试；
6、触摸屏基本控制与设置；
7、 可用于考核或技能竞赛，可考察职业能力；
8、 工业机器人本体与控制器的安装接线。工业机器人初始化与参数恢复；工业机器人码垛应用接线；
9、 工业机器人应用夹具选择与设计工业机器人码垛应用编程与调试；
10、工业机器人外围单元的电气连接与调试技术；
11、整机系统和监控系统的数据交换电气连接与调试；
12、工业机器人编程调试和应用；
13、工业机器人描图操作模块系统的调试；
14、工业机器人模拟仓库出入库系统的调试；
15、工业机器人工件装配模块系统的调试；
16、工业机器人多模块系统的组合与编程应用。
17、机器人程序的调试与仿真。
订货须知：
一、① 工业机器人多功能实训台,工业机器人综合实训平台的产品名称与型号;② 工业机器人多功能实训台,工业机器人综合实训平台的规格;③工业机器人多功能实训台,工业机器人综合实训平台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的工业机器人多功能实训台,工业机器人综合实训平台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
