BC-07E 机械基础陈列柜
一、机械基础陈列柜概述

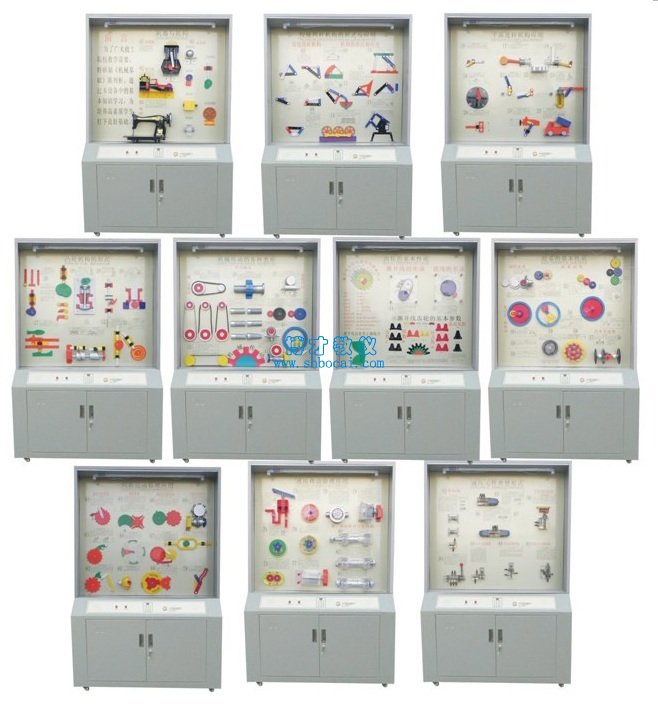

机械基础陈列柜是根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。本陈列柜共分十个柜，具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示，可由遥控控制顺序自动运行讲解，又能根据教材、教学需要而遥控任意选择还是单独演示。柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。模型材料采用进口有机板制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是现代化机械课程教学设备。
二、 机械基础陈列柜技术规格：
1、全套陈列柜由10个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
2、陈列柜体采用1.0mm冷轧钢板喷塑制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
3、柜顶部罩板内装有照明日光灯，符合人机工程要求；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门，有利维护设备和方便维修。
6、柜底装有万向轮，方便移动。
7、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
8、模型材料采用亚克力有机板与工程塑料制造；
三、机械基础陈列柜特点：
（1）设计理念先进。该陈列柜根据机械课程教学改革的需要，按照“塑造实物教材、营造实践环境和促进学生自主认知”的基本理念进行优化设计，使“知识、认知、思考”三元一体化，支持课程认识实验的开设，促进精品课程建设。
（2）展示内容全面。该陈列柜以国家级规划教材为依据，对机械基础课程内容进行较全面的展示，包括平面机构应用、凸轮、齿轮、液压元件原理等，提供内容丰富的机械基础基本知识。对不同版本的同名教材具有兼容性；
（3）制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造，制作工艺先进，产品质量稳定，性能可靠，使用寿命长；
（4）进行绿色设计。该陈列柜采用环保材料制造，机械运转无噪声；用电安全；进行宜人化设计；能够适应现代绿色实验室的要求。
四、机械基础陈列柜详细介绍
|
序号和名称
|
机械基础陈列柜内模型内容
|
|
第一柜
前言、机器与机构 |
前言、内燃机、蒸汽机、缝纫机、运动副（5种）前言、内燃机、蒸汽机、缝纫机、运动副（5种） |
|
第二柜
铰链四杆机构的形式与应用 |
曲柄摇杆机构（2件）、双曲柄机构、双摇杆机构（2件）、剪刀机、搅拌机、雷达俯仰机构、破碎机、机车轮联动机构、起重机 |
|
第三柜
平面连杆机构应用 |
曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床导杆机构、自翻卸料装置 |
|
第四柜
凸轮机构的形成 |
盘形凸轮机构、移动凸轮机构、内燃机气阀机构、捣碎机凸轮机构、造型机凸轮凸轮轮、圆锥、圆柱凸轮机构、等径凸轮机构、交叉槽凸轮机构 |
|
第五柜
机械传动的各种类形 |
平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型（6种）、直齿轮齿条机构、外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、斜齿圆柱齿轮机构、直齿圆锥齿轮机构、蜗杆蜗轮机构 |
|
第六柜
齿轮的基本性质 |
渐开线齿轮各部分名称、渐开线的形成、摆线的形成、渐开线齿轮的正确啮合、齿数、模数、压力解、齿高系数 |
|
第七柜
轮系的基本性质 |
定轴轮系、差动、行星、定轴轮系合并一件、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋转线、传递功率、谐波齿轮机构、摆线针轮机构、汽车差速器两种动作、三星齿轮变向机构 |
|
第八柜
间歇运动原理应用 |
棘轮机构、双动式棘轮机构、双向式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、齿轮式间歇机构、针轮组成不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、双齿条间歇机构、停歇运动导杆机构 |
|
第九柜
液压传动原理应用 |
液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸 |
|
第十柜
液压元件类型形式 |
普通单向阀（管式）2件、普通单向阀（板式）、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节流阀、压力继电器 |
订货须知：
一、① 机械基础陈列柜,机械示教陈列柜的产品名称与型号;② 机械基础陈列柜,机械示教陈列柜的规格;③机械基础陈列柜,机械示教陈列柜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的机械基础陈列柜,机械示教陈列柜的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
