BCJYD-01E 电冰箱制冷系统实训考核装置

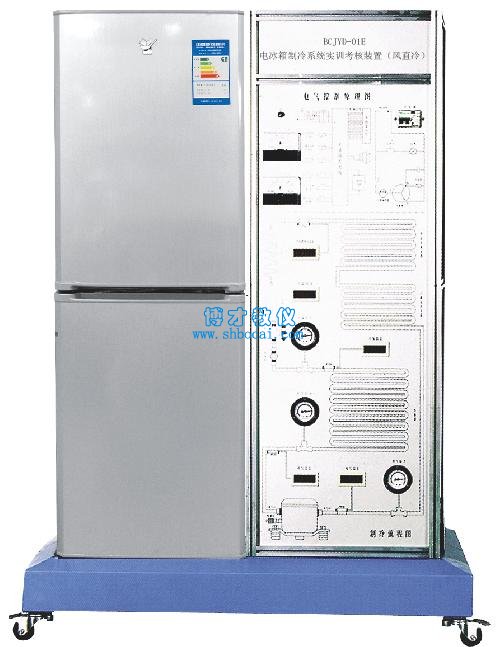

BCJYD-01E 电冰箱制冷系统实训考核装置（风直冷）
一、电冰箱制冷系统实训考核装置概述
“BCJYD-01E电冰箱制冷系统实训考核装置”是按照职业教育的教学和实训要求而研制的。培养掌握电冰箱与制冷技术专业理论知识和专业实践技能，从事电冰箱、制冷设备及系统的安装调试、技术升级、改造设计、维护管理等方面的技能应用型人才。电冰箱制冷系统实训考核装置适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《家用制冷设备原理与维修》、《冷库与冷藏技术》、《制冷设备维修工（初级、中级）》等课程的教学实训。
二、电冰箱制冷系统实训考核装置实训项目
任务一、铜管的加工制作
1.铜管按照一定尺寸的截取
2.不同型号铜管喇叭口以及杯形口的制作
3.铜管件的焊接
任务二、制冷系统气密性的检查
1.向制冷循环系统中加注氮气
2.用肥皂水检查制冷系统各个接口是否漏气并记录压力
3.保压24小时后再次检查压力情况
任务三、制冷系统抽真空及充注制冷剂
1.向真空泵中加入专用油
2.利用真空泵、双表修理阀以及三色加液管抽真空
3.向制冷系统中加入制冷剂
任务四、电冰箱制冷系统运行工况调试
1.电冰箱制冷系统吸气管结霜调试
2.电冰箱制冷系统冷藏室不制冷调试
任务五、电冰箱制冷系统故障排除
1.电冰箱脏堵故障排除
2.电冰箱冰堵故障排除
三、电冰箱制冷系统实训考核装置系统特点
1.实训装置采用真实的风直冷双门电冰箱系统，直观展示了风直冷双门电冰箱的系统结构、工作原理，可以清楚的看到其制冷循环的系统结构，使学生能够了解和掌握风直冷冰箱制冷系统的结构原理及维修技能。
2.配套有制冷教学面板，该面板上绘制有风直冷电冰箱制冷系统流程图，学生可以清楚的知道制冷剂在制冷系统中的各种状态之间的转化，有利于学生对其工作原理的理解和制冷系统工作过程的掌握，交互性强，使学生能够很容易地掌握各种制冷系统的相关技术知识。
3.采用流程图加测量仪表的方式，可以直接显示各测量仪表所测点的位置，学生可以更加直观地了解制冷系统运行数据变化情况。
4.可设置模拟故障，在制冷系统中设置故障点后，学生通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置以及故障的形成原因。有利于开展技能鉴定、考核工作。
四、电冰箱制冷系统实训考核装置技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.4kVA
3.外形尺寸：1200mm×600mm×1700mm
4.制冷剂类型：R600a
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
五、电冰箱制冷系统实训考核装置系统配置
1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝型材及铝塑板拼合框架结构。
2.真实电冰箱1台。
3.交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
4.交流电流表1只：测量范围0～1A,精度1.5级,用于观测系统启动电流及正常工作电流。
5.智能温度表5只：采用PT100传感器，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度以及环境温度。
6.真空压力表3只：测量范围为-0.1～0.9MPa,可显示系统低压侧、高压侧及冷凝后的压力。
7.可调节连接式手阀5只，安装于实训台的后面，用来设置制冷系统的脏堵或冰堵故障，配合储液罐可以设置制冷系统中制冷剂泄漏或者制冷剂过多故障。
8.风直冷电冰箱制冷系统流程图1套：印有制冷系统流程图，并设有相应的测量仪表。
9.电流型漏电保护装置1套：漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
订货须知：
一、① 电冰箱制冷系统实训考核装置的产品名称与型号;② 电冰箱制冷系统实训考核装置的规格;③电冰箱制冷系统实训考核装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的电冰箱制冷系统实训考核装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
