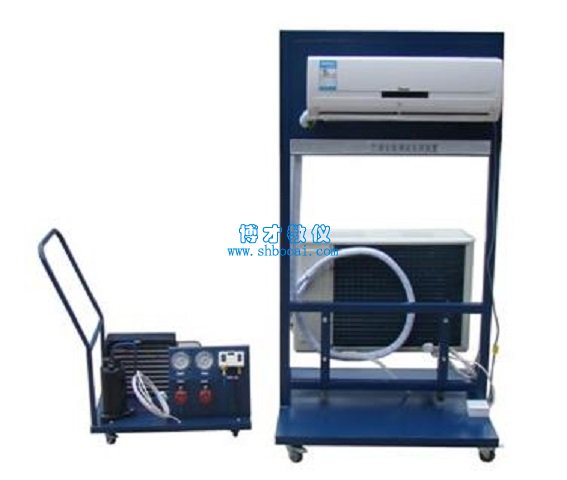

BCJYD-02C 空调安装调试考核装置
一、空调安装调试考核装置概述
空调安装调试考核装置采用铁质框架作为实训平台，外型美观大方。支架结构方便移动安装，主要是家用分体式空调的安装、维修、调试等实训操作提供一个很好的平台。本装置配有制冷剂回收设备，可对空调机中的制冷剂进行回收，回收的制冷剂可反复使用，这样不但可以有效的节约成本而且可以保护环境。本装置还配有便携式焊炬，制冷工基本的维修工具，可使学生学习维修工具的使用和操作方法。使学生在走出学校后能真正学到实用的维修技能。本装置适合制冷相关专业的初、中级技能实训考核与鉴定。
二、空调安装调试考核装置功能、结构及特点
1、采用可移动框架作为实训平台底部安装有万向轮方便移动。
2、学习掌握空调制冷技术理论知识与专业实践技能
3、实训装置应能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能，能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
4、装置应采用模块化设计，电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训，增强学生的实际动手能力。
5、实训装置能直观展示空调制冷系统结构、工作原理，可以清楚的看到制冷循环系统的所有实物部件，方便于教学演示讲解及学生对知识的理解和掌握。
三、空调安装调试考核装置使用条件
1、电源电压：220V±10﹪ 50HZ
2、低压压力：0.4～0.6MPA 高压压力1.4～2.0 MPA
3、电流：5A 制冷剂：R22
4、尺寸：800*900*1700MM
5、保护：具有过流、过压、漏电等保护措施，符合国家相关标准。
四、可完成的实训项目
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口，杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修
五、空调安装调试考核装置配备
|
序号
|
名称
|
规格
|
数量
|
备注
|
|
1
|
空调安装台架
|
800*900*1700
|
1台
|
可在此台架上进行分体空调的 安装、基本维修及各种实习操作。
|
|
2
|
制冷剂回收与真空加液站
|
|
1台
|
可用此设备向空调制冷系统中 充加制冷剂。也可将制冷系统中 的制冷剂回收到制冷储液罐中。
|
|
3
|
小型焊接机
|
携带式
|
1套
|
制冷管道的焊接基本操作。
|
|
4
|
钳形电流表
|
|
1只
|
空调机运行负载电流的测量
|
|
5
|
万用表
|
数字式
|
1只
|
用于空调机控制电路的检测
|
|
6
|
复合真空压力表
|
|
1套
|
用于制冷系统压力的测量。
|
|
7
|
弯管器
|
复合型(Ф6,Ф8,Ф10)
|
1只
|
基本维修工具
|
|
8
|
割管器
|
|
1只
|
基本维修工具
|
|
9
|
十字螺丝刀
|
|
1只
|
基本维修工具
|
|
10
|
一字螺丝刀
|
|
1只
|
基本维修工具
|
|
11
|
尖嘴钳
|
|
1把
|
基本维修工具
|
|
12
|
活动扳手
|
10 寸
|
1把
|
基本维修工具
|
|
13
|
活动扳手
|
12 寸
|
1把
|
基本维修工具
|
|
14
|
胀管器
|
|
1套
|
基本维修工具
|
|
15
|
储液罐（制冷剂）
|
3Kg R22
|
1瓶
|
用于制冷剂的存储
|
|
16
|
加液管（一头公制、一头 英）
|
Ø6
|
1条
|
基本维修工具
|
订货须知：
一、① 空调安装调试考核装置的产品名称与型号;② 空调安装调试考核装置的规格;③空调安装调试考核装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的空调安装调试考核装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
