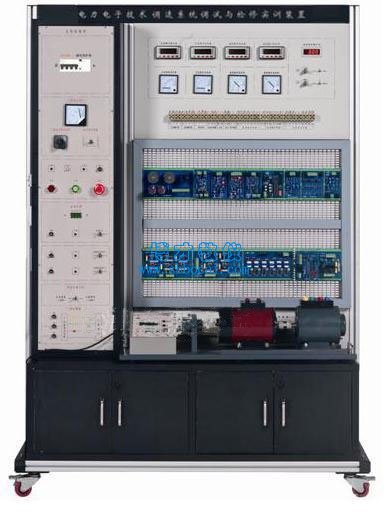

BCDZT-1 电力电子技术调速系统调试与检修实训装置
一、电力电子技术调速系统调试与检修实训装置特点
1. 电力电子技术•调速系统调试与检修实训装置采用模块式设计，由实训台、各种交直流电源、各种测量仪表、电机、导轨、负载、实训操作区、各种实训线路板及各种电气控制元件等组成。
2. 保护体系完善，配有三相隔离变压器隔离供电及漏电、短路、过流、仪器仪表超量程等保护设施。
3. 实训线路板包括功率元件模块、电气元件模块、触发（驱动）单元电路、检测单元电路、调节单元电路，采用PCB板工艺，元器件接口均已引至专用插座上，学生可以自主搭接各种电力电子、调速系统线路，可锻炼学生的接线、调试、检修等方面的技能。
二、电力电子技术调速系统调试与检修实训装置技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量：≤1.5kVA
4. 安全保护措施：浮地设计，带电压型和电流型双重漏电保护，符合国家相关安全标准
三、电力电子技术调速系统调试与检修实训装置基本配置及功能
1.电源控制屏（铁质喷塑结构，铝质面板）
(1) 交流电源：提供三相交流电源380V、单相交流电源220V、单相交流0～250V可调电源、单相低压交流电源60V、30V、15V、双7V及三相低压交流电源15V，具有短路保护功能。
(2) 直流电源：高压直流稳压电源220V/0.5A、低压直流稳压电源+24V、+20V、±15V、±12V、±5V直流电源，具有短路及过载保护功能。
(3) 交流指针式电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，量程0～450V，精度2.5级。
(4) 直流数字电压表一只：仪表采用16位高精度AD及MCU结合的原理进行电路设计，数字显示，精度0.5级。测量量程为0～500V，具有自动与手动切换功能，自动切换量程时，程序内部会自动判断并进入相应的档位，小数点也会自动跟随，手动切换时，分30V、100V、300V、500V四档，每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能控制模式，可存储20组数据。具有越限报警功能（按当前量程的百分比设置越限报警值）及485接口，符合MODBUS-RTU协议。
(5) 直流数字电流表一只：仪表采用16位高精度AD及MCU结合的原理进行电路设计，数字显示，精度0.5级。测量量程为0～5A，具有自动与手动切换功能，自动切换量程时，程序内部会自动判断并进入相应的档位，小数点也会自动跟随，手动切换时，分0.3A、1A、3A、5A四档，每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能控制模式，可存储20组数据。有越限报警功能（按当前量程的百分比设置越限报警值）及485接口，符合MODBUS-RTU协议。
(6) 交流数字电压表一只：仪表采用16位高精度AD及MCU结合的原理进行电路设计，数字显示，精度0.5级。测量量程为0～500V，具有自动与手动切换功能，自动切换量程时，程序内部会自动判断并进入相应的档位，小数点也会自动跟随，手动切换时，分30V、100V、300V、500V四档，每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能控制模式，可存储20组数据。具有越限报警功能（按当前量程的百分比设置越限报警值）及485接口，符合MODBUS-RTU协议。
(7) 交流数字电流表一只：测量范围0～5A，仪表采用16位高精度AD及MCU结合的原理进行电路设计，数字显示，精度0.5级。测量量程为0～5A，具有自动与手动切换功能，自动切换量程时，程序内部会自动判断并进入相应的档位，小数点也会自动跟随，手动切换时，分0.3A、1A、3A、5A四档，每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能控制模式，可存储20组数据。具有越限报警功能（按当前量程的百分比设置越限报警值）及485接口，符合MODBUS-RTU协议。
(8) 交流指针电压表一只：测量范围0～500V。
(9) 交流指针电流表一只：测量范围0～5A。
(10) 直流指针电压表一只：测量范围0～±300V。
(11) 直流指针电流表一只：测量范围0～±3A。
2.可调电阻负载
提供阻值容量150W、1.5A、0～90Ω/×2连续可调的瓷盘电阻器1只及150W、0.5A、0～900Ω/×2连续可调的瓷盘电阻1只，电阻接线端均已连接至操作面板上，可方便地组合串联、并联、串并联等多种方式使用，可在0.5A、1A、1.5A、3A不同电流要求的负载下使用。
3.不锈钢电机导轨、光码盘测速系统
(1)包括固定电机的不锈钢导轨、日本欧姆龙1024增量式光电编码器及数字转速表。
(2)不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。
(3)测速采用日本欧姆龙1024增量式光电编码器，可以实现电机转速0～6000r/min的精确测量，并通过单片机实现转速数字信号与电压信号的线性转换V=f（n），能提供精确稳定的转速反馈电压信号，正反转输出电压对称性误差≤1‰，克服了采用测速发电机测速精度低、测量范围小、对称性差及非线性变化等缺点。
4.DJ15直流并励电动机：220V、1.1A、185W、1600r/min
5.DJ17三相线绕式异步电动机：220V/Y、0.6A、120W、1400r/min
6.DJ13-1直流发电机：200V、1.1A、220W、1600 r/min
9.实训线路板
提供单节晶体管触发电路板、正弦波同步移相触发电路板、锯齿波移相触发电路板、集成锯齿波触发电路板、过零触发电路板、集成脉冲触发电路板、直流斩波触发电路板、IGBT功率模块、GTR功率模块、SCR功率模块、给定调节电路板、控制电路电源板、带电流截止负反馈的电压单闭环调节电路板、带电流截止负反馈的转速单闭环调节电路板、电压检测与反馈电路板、电流检测与反馈电路板、转速检测与反馈电路板、集成移相脉冲触发电路板等二十多种实训线路板。
10.交流变频器
提供日本三菱变频器FR-D720-0.4K 1台，1k电位器1个等，可实现正反转控制、电位器控制、电压控制、多段速控制、面板控制。
11.实训工具
包含数字万用表、斜口钳、小十字螺丝刀、小一字螺丝刀。
12.实训桌
实训桌为铁质喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固。实训桌下方设有柜子和抽屉，可以放置实训线路板和工具以及资料等，还设有四个带刹车的轮子。
13.人身安全保护体系
(1)三相隔离变压器：使输出与电网隔离(浮地设计)，对人身安全起到一定的保护作用。
(2)电压型漏电保护器：如果隔离变压器前的线路有漏电现象，即能实施保护并切断输出电源。
(3)电压型漏电保护器：如果隔离变压器后的线路及实验过程中的接线等有漏电现象，即能告警并切断输出电源。
(4)电流型漏电保护器：控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
(5)实训连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
四、电力电子技术调速系统调试与检修实训装置实训项目
1.触发与驱动单元电路的调试与检修
(1) 单节晶体管触发电路（分列元件）
(2) 正弦波同步移相触发电路（分列元件）
(3) 锯齿波移相触发电路（分列元件）
(4) 三相TC787脉冲触发电路
(5) SG3525直流斩波触发电路
2.电力电子电路的组合、调试与检修
(1) 单相晶闸管可控半波整流电路
(2) 单相晶闸管半控桥式整流电路
(3) 单相晶闸管全控桥式整流电路
(4) 三相晶闸管可控半波整流电路
(5) 三相晶闸管半控桥式整流电路
(6) 三相晶闸管全控桥式整流电路
(7) GTR单相并联逆变电路
(8) 单相(反并联晶闸管)交流调功电路
(9) 直流（IGBT）斩波电路的性能研究（降压斩波电路、升压斩波电路、升降压斩波电路、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型线路）
3.直流调速系统组合、接线、调试与检修
(1) 晶闸管直流调速系统参数和环节特性的测定(SCR)
(2) 晶闸管直流调速系统主要单元的调试(SCR)
(3) 转速负反馈单闭环直流调速系统
(4) 电压负反馈单闭环整流调速系统
4.交流调速系统组合、接线、调试与检修
(1) 转速负反馈单闭环交流调压调速系统
(2) 电流单闭环交流调压调速系统
(3) 变频器的参数设定与操作
(4) 变频器的面板控制
(5) 变频器的电位器控制
(6) 变频器的电压控制
(7) 变频器的多段速控制
