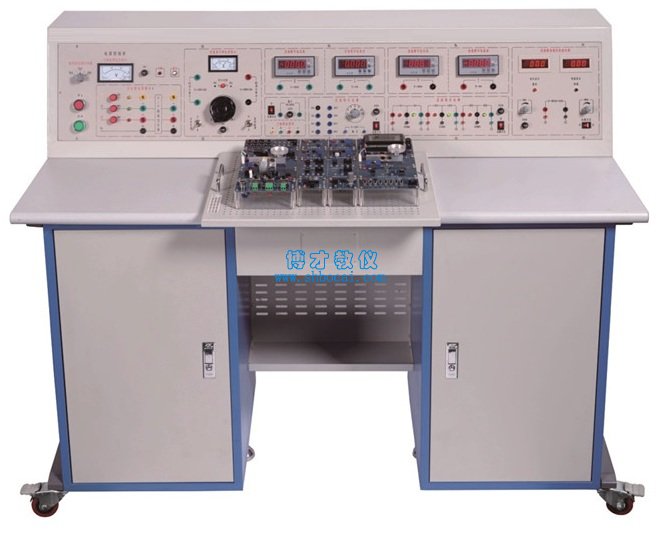

BCDZL-3 电力电子技术应用创新设计综合实训装置
一、电力电子技术应用创新设计综合实训装置概述
电力电子技术应用创新设计综合实训装置配备有各种交直流电源、负载、各种测量仪表、电力电子实训模块、典型电力电子技术应用电路实训模块、电力电子技术创新应用套件、实训工具等，各实训模块的接口均已引至面板上的专用插座，学生可自主搭接各种电力电子实训线路，并提供多种实训套件及相关工具，适合各类职业院校的《电力电子技术》、《半导体变流技术》、《电子技术》、《电气技术》等课程的实训教学。
二、电力电子技术应用创新设计综合实训装置技术性能
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：≤1.5kVA
4.安全保护措施：带电压型和电流型双重漏电保护，符合国家相关安全标准
三、电力电子技术应用创新设计综合实训装置基本配置及功能
1.电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
(1)交流电源部分
提供三相固定380V交流电源及单相0～250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过转换开关切换可指示三相电网输入线电压。
提供一路AC380V和三路AC220V交流电源接口，可为外配仪器设备提供工作电源。
低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。
(2)直流电源部分
提供0～220V连续可调直流电源，电源输出处设有过流保护，当直接短路或所带负载太大，系统即告警并切断输出电源。
提供两路直流稳压源/恒流源，输出电压0～30V、电流0～0.5A，具有短路软截止型保护和自动恢复功能，设有三位半数显指示电压和电流。
提供四路固定直流电源：±5V/0.5A、±12V/0.5A，每路均具有短路、过流保护和自动恢复功能
(3)测量仪表
真有效值交流电压表一只：能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数码显示。
真有效值交流电流表一只：能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～5A，量程自动切换，精度0.5级，三位半数码显示。
直流数显电压表一只：测量范围0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只：测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三位半数显，精度0.5级，具有超量程报警、指示及切断总电源等功能。
2. 智能实验室管理考核系统
1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用15寸彩色中文触控屏的无线系统管理器，中文菜单式触控操作界面，人机对话友好。移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
5、集成无线多功能数据采集、分析、控制系统
（1）可实时长时间记录电压、电流、电阻、电容、通断等，并生成趋势曲线。
（2）虚拟测量直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V
（3）虚拟交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V
（4）虚拟直流电流测量，量程 60.00mA 、600.00mA 、6.000A、10.00A
（5）虚拟交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A
（6）虚拟电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M
（7）虚拟电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF
（8）虚拟二极管测量 0V~2.0V
3.电力电子实训模块
提供控制、触发和功率驱动单元电路、电气控制原件和相关配件，可以完成常规电力电子变流技术的相关实训项目。
4.典型应用电路实训模块
提供声控照明自动控制电路、光控照明自动控制电路、触控照明自动控制电路、各种实用新型报警器电路、防盗器电路、各种绿色节能型电力电子电路、自动恒温电力电子电路、各种充电电路、各种台灯调光电路、直流脉宽调速电源电路、开关电源电路、不间断电源电路（UPS）等实训模块。这些模块在设计上选用了多种实用的、典型的电力电子应用电路，在实际生活中都有广泛的应用，可以提高学生的学习兴趣，让学生在实训过程中掌握电力电子器件的应用、电路原理的分析及电路的调试与检修技能。
5.创新应用套件
本套件提供面包板，参考原理图纸，配套元器件，焊接、调试操作说明等，能完成相关课程设计、毕业设计以及各种比赛项目。
6.工具
数字万用表（VC890D）、斜口钳、小十字螺丝刀、小一字螺丝刀、电烙铁、烙铁架、焊锡丝等。
7.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固。实训桌下方设有柜子和抽屉，可以放置实训套件和工具以及资料等，还设有四个带刹车的轮子。
四、电力电子技术应用创新设计综合实训装置实训项目
1.常用电力电子器件特性（参数、性能与波形的测定）
2.常用单、三相及脉宽调制触发（驱动）单元电路
3.常用电力电子技术在变流电路中的典型应用
4.光控开关电路
5.声、光控制照明灯开关电路
6.声、光、触摸三控自动灯电路
7.热释电红外楼道照明灯开关电路
8.教室照明灯时控开关电路
9.列车照明灯光控开关电路
10.电话自控照明灯电路
11.微波传感自动灯控制电路
12.卫生间门控开关电路
13.电动机轻载节能控制器电路
14.电子节能镇流器电路
15.彩灯控制器电路
16.路障指示灯电路
17.火灾报警器电路
18.多路防盗报警器
19.电子看门狗电路
20.电热水器电路
21.蓄电池充电电路
22.家用恒温控制器电路
23.台灯调光控制电源电路
24.直流电机脉宽调速电源电路
25.常用开关电源电路
26.不间断电源电路
