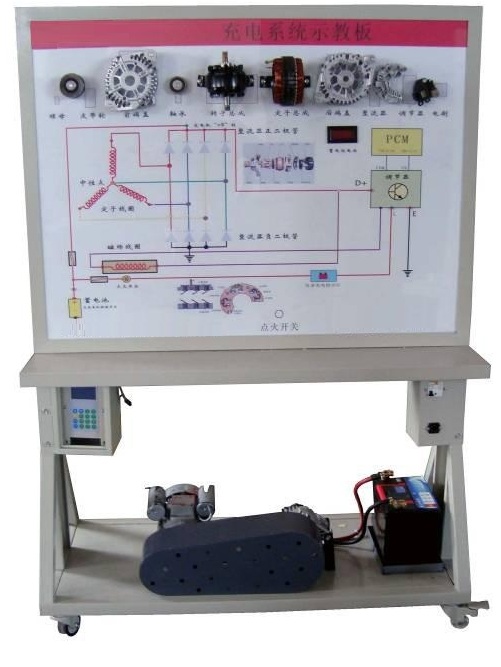

BCQC-SJ-1 汽车充电系统示教板
一、汽车充电系统示教板简介
该汽车充电系统示教板采用桑塔纳2000汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程。适用于学校对汽车充电系统理论和维修实训的教学需要。
二、汽车充电系统示教板功能特点
1.真实可运行的充电系统，充分展示汽车充电系统的组成结构。
2.打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
4.示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、汽车充电系统示教板技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
1)电 压：AC 220V/380V
2)功 率：2.2KW
3)转 速：1420r/min;
颜色：7032;
颜色：7032;
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置
四、基本配置
|
序号
|
名 称
|
规格型号
|
单位
|
数量
|
|
1
|
检测控制面板
|
装有各种检测端子，彩色电路图和工作原理示意图（面板：1200*900*4mm)
|
套
|
1
|
|
2
|
点火开关
|
|
个
|
1
|
|
3
|
发电机总成
|
全新
|
台
|
1
|
|
4
|
发电机总成分解部件
|
|
套
|
1
|
|
5
|
充电指示灯
|
|
个
|
1
|
|
6
|
三相异步电动机
|
YT 100L1-4
|
台
|
1
|
|
7
|
保险丝盒
|
|
个
|
1
|
|
8
|
电压表
|
0～30V
|
个
|
1
|
|
9
|
电流表
|
0～±100A
|
个
|
1
|
|
10
|
蓄电池
|
12V 45Ah
|
台
|
1
|
|
11
|
电源总开关
|
50A
|
个
|
1
|
|
12
|
移动台架(带自锁脚轮装置)
|
1240×600×1700mm(长×宽×高)
|
台
|
1
|
|
13
|
故障模拟与排除装置
|
|
套
|
1
|
