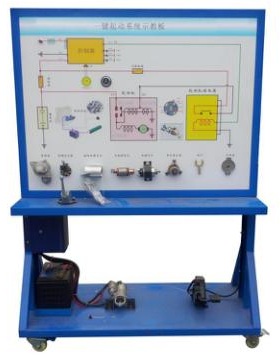

BCQC-SJ-2 一键起动系统示教板
BCQC-SJ-2 一键起动系统示教板
一、一键起动系统示教板简介
设备采用汽车一键起动系统实物为基础，充分展示汽车一键起动系统的组成结构和工作过程。
适用于学校对汽车一键起动系统理论和维修实训的教学需要。
二、一键起动系统示教板功能特点
1.真实可运行的一键起动系统，充分展示汽车一键起动系统的组成结构。
2.操纵一键起动开关，起动马达工作，真实演示汽车一键起动系统的工作过程。通过面板上的电流表、电压表可观察一键起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车一键起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、一键起动系统示教板技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜 色：7032
钢 管：40*40*3mm
机 柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、一键起动系统示教板基本配置(每台)
四、一键起动系统示教板基本配置(每台)
|
序号
|
名 称
|
规格型号
|
单位
|
数量
|
|
1
|
检测控制面板
|
装有各种检测端子，彩色电路图和工作原理示意图（面板：1200*900*4mm)
|
套
|
1
|
|
2
|
点火开关
|
全新
|
个
|
1
|
|
3
|
起动机总成
|
全新
|
台
|
1
|
|
4
|
起动机总成分解部件
|
|
套
|
1
|
|
5
|
起动继电器
|
|
个
|
1
|
|
6
|
电压表
|
0～30V
|
个
|
1
|
|
7
|
电流表
|
0～500A
|
个
|
1
|
|
8
|
蓄电池
|
46B24SR，12V 45Ah，550CCA
|
台
|
1
|
|
9
|
电源总开关
|
50A
|
个
|
1
|
|
10
|
移动台架(带自锁脚轮装置)
|
1240×650×1700mm(长×宽×高)
|
台
|
1
|
|
11
|
故障模拟与排除装置
|
|
套
|
1
|
|
12
|
一键起动模块系统
|
|
套
|
1
|
订货须知：
一、① 一键起动系统示教板,一键启动系统实训板的产品名称与型号;② 一键起动系统示教板,一键启动系统实训板的规格;③一键起动系统示教板,一键启动系统实训板是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的一键起动系统示教板,一键启动系统实训板的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
