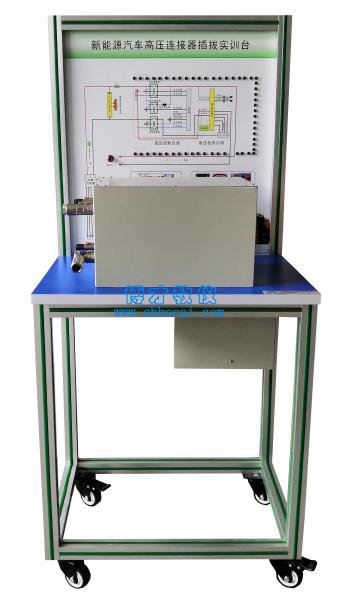

BCXNY-GY-03 新能源汽车高压连接器插拔实训台
一、产品简介
选用新能源（高速车型）汽车高压连接器，均为比亚迪、北汽新能源、宇通客车等配套真实器件；安装在专用动力电池包箱体上，通过学员动手插拔，使学员掌握高压连接器插拔操作基础要领。
二、功能特点
1.采用新能源（高速车型）汽车高压连接器，与动力电池包完全相同，安装在专用动力电池包箱体上，学员在无电源情况下进行高压连接器的反复插拔。
2.高压连接器插头和插座均配接与动力电池包相同电缆线，电气连接方式与实车相同，并标注名称。
3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有各高压连接器原理图板，安装闪烁发光二极管展示系统的工作过程。
4.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
5.配套实训(实验)指导书等教学资料，包含工作原理与操作使用、实训项目、故障分析等要点说明。
三、技术规格
1.设备外形尺寸（mm）：700*500*1500（长*宽*高）
2.面板外形尺寸（mm）：648*713（长*宽）
3.工作温度： -20°～+40°
4.电源：交流220V
四、实训（实验）项目
1.新能源汽车高压连接器认知。
2.新能源汽车高压连接器的端子及对应的功能。
3.新能源汽车高压连接器插拔训练与检测。
五、基本配置
新能源汽车专用动力电池包箱体、高压放电正极插头/插座、高压放电负极插头/插座、高压充电正极插头/插座、高压充电负极插头/插座、维修开关插头/插座、闪烁发光二极管、一体化全铝合金型材搭建的移动台架（700*500*1500mm 带自锁脚轮装置，原理图板648*713（长*宽）mm）、设备操作说明书。
订货须知：
一、① 新能源汽车高压连接器插拔实训台的产品名称与型号;② 新能源汽车高压连接器插拔实训台的规格;③新能源汽车高压连接器插拔实训台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的新能源汽车高压连接器插拔实训台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
