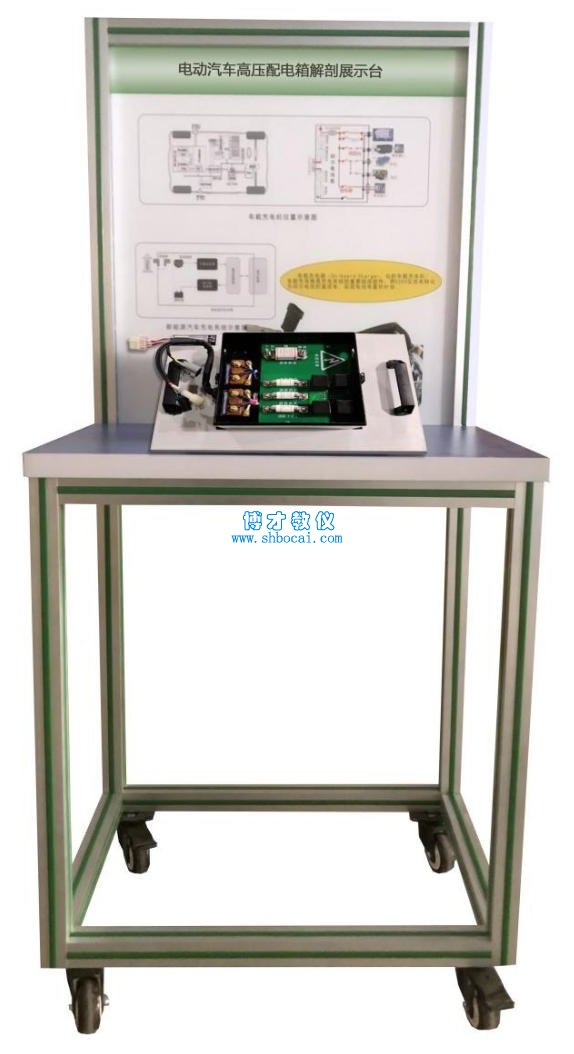

BCXNY-GY-05 电动汽车高压配电箱解剖展示台
一、产品简介
选用纯电动车高压配电箱总成（96V，带高压继电器与保险丝），通过解剖，剖面喷涂不同颜色，总成内部的机械电气结构和相互之间的装配关系清楚的显现在外面。展示高压配电箱内部结构，可对照解剖物，了解高压配电箱结构与原理。
二、功能特点
1.高压配电箱平放在台面上，外观察内部的机械电气结构和相互之间的装配关系。
2.高压配电箱内部器件涂以不同颜色，清晰显示安装位置和电气连接。
3.设备带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4.设备配备结构原理展示面板，展示内部零部件名称和连接方式、内部结构。
5.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
6.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。
三、技术规格
1.设备外形尺寸（mm）：700*500*1500（长*宽*高）
2.面板外形尺寸（mm）：648*713（长*宽）
3.移动脚轮：100*60mm
4.工作温度： -20°～+40°
5.纯电动车高压配电箱总成：72-96V低速车型，带高压继电器与保险丝
四、实训（实验）项目
纯电动车高压配电箱结构与原理认知实训。
纯电动车高压配电箱拆装与检测实训。
五、基本配置
解剖的纯电动车高压配电箱，原理面板图，可移动台架。
